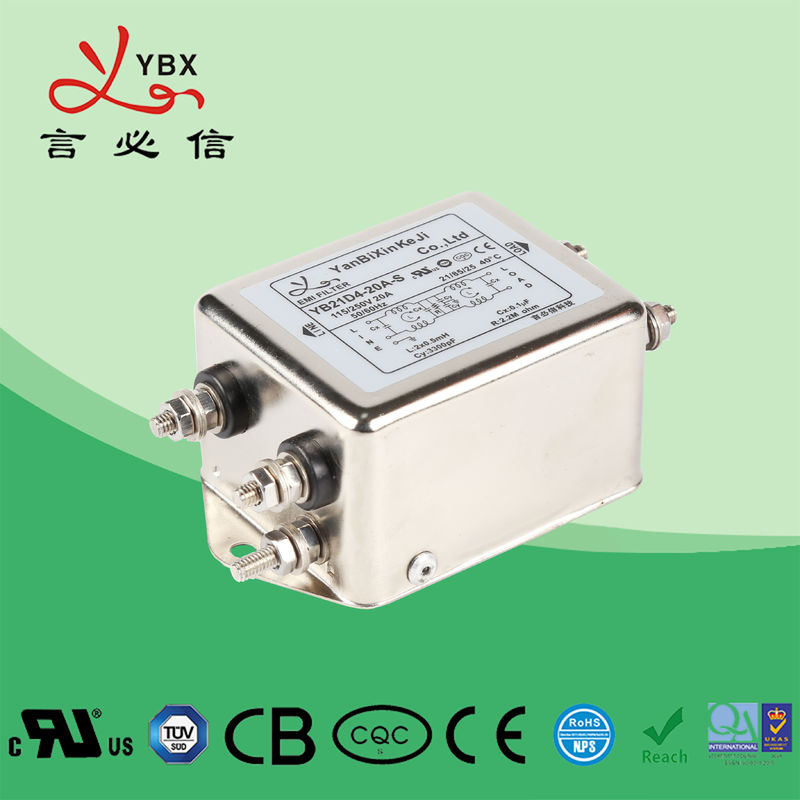

Haute performance YB22D4 20A 250VAC d'IEM EMC de filtre industriel de ligne électrique

Haute performance YB22D4 20A 250VAC d'IEM EMC de filtre industriel de ligne électrique

filtre secteur EMC

filtre d'IEM actif

Lieu d'origine:

La Chine

Nom de marque:

YBX

Certification:

cUL, TUV, CQC, CE, ROHS

Numéro de modèle:

YB22D4-15A-Q

Contactez-nous

Demandez une citation
Détails de produit
Article:
YB22D4-15A-Q
actuel:
1A-20A
Tension:
250VAC
fréquence:
50/60Hz
Fonction de transfert:
Passe-bas
MOQ:
50pcs
Type:
Filtre d'IEM
Type de paquet:
bâti extérieur
Conditions de paiement et d'expédition
Quantité de commande min
50pcs
Prix
Negotiable
Détails d'emballage
56.5*28.5*22.5CM
Délai de livraison
20-25 jours
Conditions de paiement
T / T, L / C
Capacité d'approvisionnement
10000 morceaux/morceaux par filtre d'usage universel à C.A. 220V de mois
Description de produit



YB22D4 filtre de ligne électrique du filtre 250VAC du 20h du matin EMC pour des applications industrielles



Spécification technique :



Article Filtre de ligne électrique
Modèle Filtre YB-D de ligne électrique
Fonction de transfert Passe-bas
Type de paquet Bâti extérieur
Fréquence centrale nominale 10K-30MHZ
Perte par insertion 60~90dB
Impédance d'entrée 50Ω
Tension évaluée 115V/250V
Courant évalué 1~10A
La température environnementale 40°C
Température ambiante 25 / 085/21
Fréquence d'opération 50/60HZ
Entre phases 1450VDC
Ligne à la terre 2250VDC
Courant maximum de fuite 250VAC/60HZ 0.8mA maximum
MOQ 50pcs
Prix USD2~9.8/Meter
Délai d'exécution jour de la semaine 5~20



Caractéristiques :



--  YB22 ont conçu le filtrage à deux étages, avec la bonne atténuation de différentiel et de commun-mode ;



--  Les diverses options terminales te permettent de choisir ;



--  Il y a un grand choix de pièces et de combinaisons pour rencontrer les essais de l'EMC du client différent.



Applications typiques :



1. Matériel électrique et électronique



2. Matériel médical



3. Équipement de la télématique



4. Équipement de bureautique



Règle de la nomination :



YB 22 E4 - 10A - Q (R 5)

            ¦ ¦ ¦ ¦ ¦ ¦

     connexion actuelle de cas de circuit facultative



Tabule :



Modèle non. Courant évalué
@40°C

Options* terminal

Fuite 250V/50Hz actuel Schéma électrique

Tension évaluée (V) Fréquence d'opération (hertz)


YB22E4-1A 1A~4A Q S W





















<0>

Fig.1





















115/250V





















50/60Hz

YB22E4-6A 6A Q S W Fig.1
YB22E4-8A 8A Q S W Fig.1
YB22E4-10A 10A Q S W Fig.1
YB22E4-15A 15A Q S - Fig.1
YB22D1-1A 1A~4A Q - W Fig.1
YB22D1-6A 6A Q - W Fig.1
YB22D2-6A 6A Q S W Fig.1
YB22D2-8A 8A Q S W Fig.1
YB22D2-10A 10A Q S W Fig.1
YB22D2-15A 15A Q S - Fig.1
YB22D3-8A 8A Q S W Fig.1
YB22D3-10A 10A Q S W Fig.1
YB22D3-15A 15A Q S - Fig.1
YB22D4-10A 10A Q S W Fig.1
YB22D4-15A 15A Q S - Fig.1
YB22D4-20A 20A Q S - Fig.1
YB22D5-15A 15A Q S - Fig.1
YB22D5-20A 20A Q S - Fig.1
YB22D5-30A 30A - S - Fig.1
YB22D6-20A 20A - S - Fig.1
YB22D6-30A 30A - S - Fig.1
YB22F1-20A 20A - S - Fig.1
YB22F1-30A 30A - S - Fig.1
YB22F2-30A 30A - S - Fig.1
YB22F2-40A 40A - S - Fig.1
YB22F2-50A 50A - S - Fig.1
YB22F3-50A 50A - S - Fig.1



Le type médical tabule :

Modèle non. Courant évalué
@40°C

Options terminales

Matériel médical

Fuite 250V/50Hz actuel Schéma électrique Tension évaluée (V) Fréquence d'opération (hertz)


YB22E4-1A-x (5) 1A~4A Q S W 5































<5>

Fig.2































115/250V































50/60Hz

YB22E4-6A-x (5) 6A Q S W 5 Fig.2
YB22E4-8A-x (5) 8A Q S W 5 Fig.2
YB22E4-10A-x (5) 10A Q S W 5 Fig.2
YB22E4-15A-x (5) 15A Q S W 5 Fig.2
YB22D1-1A-x (5) 1A~4A Q - W 5 Fig.2
YB22D1-6A-x (5) 6A Q - W 5 Fig.2
YB22D2-6A-x (5) 6A Q S W 5 Fig.2
YB22D2-8A-x (5) 8A Q S W 5 Fig.2
YB22D2-10A-x (5) 10A Q S W 5 Fig.2
YB22D2-15A-x (5) 15A Q S - 5 Fig.2
YB22D3-8A-x (5) 8A Q S W 5 Fig.2
YB22D3-10A-x (5) 10A Q S W 5 Fig.2
YB22D3-15A-x (5) 15A Q S - 5 Fig.2
YB22D4-10A-x (5) 10A Q S W 5 Fig.2
YB22D4-15A-x (5) 15A Q S - 5 Fig.2
YB22D4-20A-x (5) 20A Q S - 5 Fig.2
YB22D5-15A-x (5) 15A Q S - 5 Fig.2
YB22D5-20A-x (5) 20A Q S - 5 Fig.2
YB22D5-30A-x (5) 30A - S - 5 Fig.2
YB22D6-20A-x (5) 20A Q S - 5 Fig.2
YB22F1-20A-x (5) 20A Q S - 5 Fig.2
YB22F1-30A-x (5) 30A - S - 5 Fig.2
YB22F2-30A-x (5) 30A - S - 5 Fig.2
YB22F2-40A-x (5) 40A - S - 5 Fig.2
YB22F2-50A-x (5) 50A - S - 5 Fig.2
YB22F3-50A-x (5) 50A - S - 5 Fig.2

Haute performance YB22D4 20A 250VAC d'IEM EMC de filtre industriel de ligne électrique 0*Q : Rapide-sur 6.35x0.8mm Haute performance YB22D4 20A 250VAC d'IEM EMC de filtre industriel de ligne électrique 1S : Crochet W Haute performance YB22D4 20A 250VAC d'IEM EMC de filtre industriel de ligne électrique 2de vis : UL1015 18awg

Schéma électrique :



Haute performance YB22D4 20A 250VAC d'IEM EMC de filtre industriel de ligne électrique 3

                         Fig.1



Haute performance YB22D4 20A 250VAC d'IEM EMC de filtre industriel de ligne électrique 4

                          Fig. 2



Dimension mécanique (unité : millimètre)



Haute performance YB22D4 20A 250VAC d'IEM EMC de filtre industriel de ligne électrique 5




Cas E3 E4 D1 D2 D3 D4 D5 F1 F2 F-3 F4 Tolérances
A 32 44,5 51 51 63 63 73 72 98 120 150 ±1
B 46 50,5 33 51 51 51 56 65 80 100 105 ±1
C 22,5 30 29 21 29 38 44,5 39 41 50 60 ±1
D 54 61,5 60 63 75 75 87 75 95 115 120 ±0.15
E 62 70,5 68 72 85 85 98 45 50 80 90 ±1
F 24 28 20 27 25 27 30 35 50 60 60 ±0.5
G 12,5 10,5 10 10 10 15,5 16 22 24 26 35 ±0.5
H 4,5 6 4,5 4,5 5 4,5 4,5 4,2 4,2 4*6 4*6 ±0.15
I   4,5           4.2*6.2 4.2*6.2 4*6 4*6 ±0.15
J               M4/M6 M4/M6 M4/M6 M4/M6
K 6.3*0.8 6.3*0.8 UL 1015 6.3*0.8 6.3*0.8 6.3*0.8 6.3*0.8 M4 M4 M4 M4 ±0.15
L               35 50 60 60 ±2





Table de perte par insertion (dans système 50ohm accordant IEC/CISPR No.17)

           Mode commun                            -------- mode différentiel

                              1A 3A

    Haute performance YB22D4 20A 250VAC d'IEM EMC de filtre industriel de ligne électrique 6                       Haute performance YB22D4 20A 250VAC d'IEM EMC de filtre industriel de ligne électrique 7



                               6A 8A

    Haute performance YB22D4 20A 250VAC d'IEM EMC de filtre industriel de ligne électrique 8                       Haute performance YB22D4 20A 250VAC d'IEM EMC de filtre industriel de ligne électrique 9



                            10A 20A

   Haute performance YB22D4 20A 250VAC d'IEM EMC de filtre industriel de ligne électrique 10                          Haute performance YB22D4 20A 250VAC d'IEM EMC de filtre industriel de ligne électrique 11



                              30A

   Haute performance YB22D4 20A 250VAC d'IEM EMC de filtre industriel de ligne électrique 12
