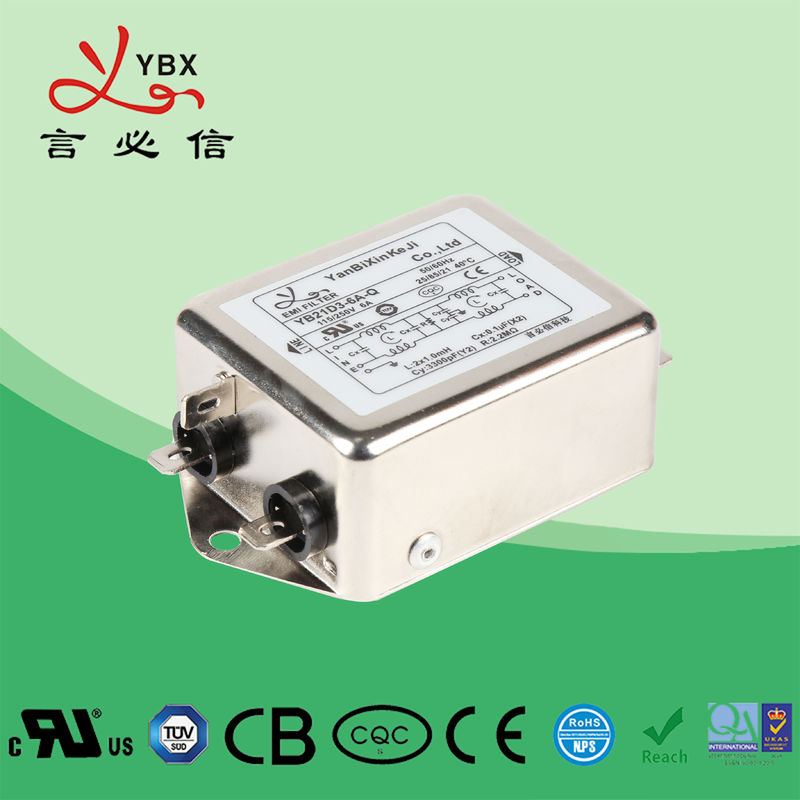

monophasé de filtre d'IEM EMC de puissance de 10A 115V avec l'atténuation accrue

  • 10A 115V Power EMI EMC Filter Single Phase With Increased Attenuation
Lieu d'origine La Chine
Certification cUL, TUV, CQC, CE, ROHS
Numéro de modèle YB22D3-10A-W
Quantité de commande min 50pcs
Prix Negotiable
Détails d'emballage 56.5*28.5*22.5CM
Délai de livraison 20-25 jours
Conditions de paiement T / T, L / C
Capacité d'approvisionnement 10000 morceaux/morceaux par filtre d'usage universel à C.A. 220V de mois

Contactez-moi pour des échantillons gratuits et des coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez des inquiétudes, nous fournissons une aide en ligne 24 heures sur 24.

x
Détails sur le produit
Nom de marque YBX Article YB22D3-10A-W
actuel 1A-20A Tension 220Vac
fréquence 50/60Hz largeur de bande 3dB 5-10%
MOQ 50pcs Type de paquet bâti extérieur
Surligner

filtre secteur EMC

,

filtre d'IEM mené
Laisser un message
Description de produit

115V, FILTRE d'IEM EMC de puissance monophasé de 250VAC 10A avec l'atténuation accrue



Spécification technique :



Article Filtre de ligne électrique
Modèle Filtre YB-D de ligne électrique
Fonction de transfert Passe-bas
Type de paquet Bâti extérieur
Fréquence centrale nominale 10K-30MHZ
Perte par insertion 60~90dB
Impédance d'entrée 50Ω
Tension évaluée 115V/250V
Courant évalué 1~10A
La température environnementale 40°C
Température ambiante 25 / 085/21
Fréquence d'opération 50/60HZ
Entre phases 1450VDC
Ligne à la terre 2250VDC
Courant maximum de fuite 250VAC/60HZ 0.8mA maximum
MOQ 50pcs
Prix USD2~9.8/Meter
Délai d'exécution jour de la semaine 5~20



Caractéristiques :



--  YB22 ont conçu le filtrage à deux étages, avec la bonne atténuation de différentiel et de commun-mode ;



--  Les diverses options terminales te permettent de choisir ;



--  Il y a un grand choix de pièces et de combinaisons pour rencontrer les essais de l'EMC du client différent.



Applications typiques :



1. Matériel électrique et électronique



2. Matériel médical



3. Équipement de la télématique



4. Équipement de bureautique



Règle de la nomination :



YB 22 E4 - 10A - Q (R 5)

            ¦ ¦ ¦ ¦ ¦ ¦

     connexion actuelle de cas de circuit facultative



Tabule :



Modèle non. Courant évalué
@40°C
 		 Options* terminal
 		 Fuite 250V/50Hz actuel Schéma électrique
 		 Tension évaluée (V) Fréquence d'opération (hertz)


YB22E4-1A 1A~4A Q S W





















<0>

Fig.1





















115/250V





















50/60Hz
YB22E4-6A 6A Q S W Fig.1
YB22E4-8A 8A Q S W Fig.1
YB22E4-10A 10A Q S W Fig.1
YB22E4-15A 15A Q S - Fig.1
YB22D1-1A 1A~4A Q - W Fig.1
YB22D1-6A 6A Q - W Fig.1
YB22D2-6A 6A Q S W Fig.1
YB22D2-8A 8A Q S W Fig.1
YB22D2-10A 10A Q S W Fig.1
YB22D2-15A 15A Q S - Fig.1
YB22D3-8A 8A Q S W Fig.1
YB22D3-10A 10A Q S W Fig.1
YB22D3-15A 15A Q S - Fig.1
YB22D4-10A 10A Q S W Fig.1
YB22D4-15A 15A Q S - Fig.1
YB22D4-20A 20A Q S - Fig.1
YB22D5-15A 15A Q S - Fig.1
YB22D5-20A 20A Q S - Fig.1
YB22D5-30A 30A - S - Fig.1
YB22D6-20A 20A - S - Fig.1
YB22D6-30A 30A - S - Fig.1
YB22F1-20A 20A - S - Fig.1
YB22F1-30A 30A - S - Fig.1
YB22F2-30A 30A - S - Fig.1
YB22F2-40A 40A - S - Fig.1
YB22F2-50A 50A - S - Fig.1
YB22F3-50A 50A - S - Fig.1



Le type médical tabule :

Modèle non. Courant évalué
@40°C
 		 Options terminales
 		 Matériel médical
 		 Fuite 250V/50Hz actuel Schéma électrique Tension évaluée (V) Fréquence d'opération (hertz)


YB22E4-1A-x (5) 1A~4A Q S W 5































<5>

Fig.2































115/250V































50/60Hz
YB22E4-6A-x (5) 6A Q S W 5 Fig.2
YB22E4-8A-x (5) 8A Q S W 5 Fig.2
YB22E4-10A-x (5) 10A Q S W 5 Fig.2
YB22E4-15A-x (5) 15A Q S W 5 Fig.2
YB22D1-1A-x (5) 1A~4A Q - W 5 Fig.2
YB22D1-6A-x (5) 6A Q - W 5 Fig.2
YB22D2-6A-x (5) 6A Q S W 5 Fig.2
YB22D2-8A-x (5) 8A Q S W 5 Fig.2
YB22D2-10A-x (5) 10A Q S W 5 Fig.2
YB22D2-15A-x (5) 15A Q S - 5 Fig.2
YB22D3-8A-x (5) 8A Q S W 5 Fig.2
YB22D3-10A-x (5) 10A Q S W 5 Fig.2
YB22D3-15A-x (5) 15A Q S - 5 Fig.2
YB22D4-10A-x (5) 10A Q S W 5 Fig.2
YB22D4-15A-x (5) 15A Q S - 5 Fig.2
YB22D4-20A-x (5) 20A Q S - 5 Fig.2
YB22D5-15A-x (5) 15A Q S - 5 Fig.2
YB22D5-20A-x (5) 20A Q S - 5 Fig.2
YB22D5-30A-x (5) 30A - S - 5 Fig.2
YB22D6-20A-x (5) 20A Q S - 5 Fig.2
YB22F1-20A-x (5) 20A Q S - 5 Fig.2
YB22F1-30A-x (5) 30A - S - 5 Fig.2
YB22F2-30A-x (5) 30A - S - 5 Fig.2
YB22F2-40A-x (5) 40A - S - 5 Fig.2
YB22F2-50A-x (5) 50A - S - 5 Fig.2
YB22F3-50A-x (5) 50A - S - 5 Fig.2

monophasé de filtre d'IEM EMC de puissance de 10A 115V avec l'atténuation accrue 0*Q : Rapide-sur 6.35x0.8mm monophasé de filtre d'IEM EMC de puissance de 10A 115V avec l'atténuation accrue 1S : Crochet W monophasé de filtre d'IEM EMC de puissance de 10A 115V avec l'atténuation accrue 2de vis : UL1015 18awg

Schéma électrique :



monophasé de filtre d'IEM EMC de puissance de 10A 115V avec l'atténuation accrue 3

                         Fig.1



monophasé de filtre d'IEM EMC de puissance de 10A 115V avec l'atténuation accrue 4

                          Fig. 2



Dimension mécanique (unité : millimètre)



monophasé de filtre d'IEM EMC de puissance de 10A 115V avec l'atténuation accrue 5




Cas E3 E4 D1 D2 D3 D4 D5 F1 F2 F-3 F4 Tolérances
A 32 44,5 51 51 63 63 73 72 98 120 150 ±1
B 46 50,5 33 51 51 51 56 65 80 100 105 ±1
C 22,5 30 29 21 29 38 44,5 39 41 50 60 ±1
D 54 61,5 60 63 75 75 87 75 95 115 120 ±0.15
E 62 70,5 68 72 85 85 98 45 50 80 90 ±1
F 24 28 20 27 25 27 30 35 50 60 60 ±0.5
G 12,5 10,5 10 10 10 15,5 16 22 24 26 35 ±0.5
H 4,5 6 4,5 4,5 5 4,5 4,5 4,2 4,2 4*6 4*6 ±0.15
I   4,5           4.2*6.2 4.2*6.2 4*6 4*6 ±0.15
J               M4/M6 M4/M6 M4/M6 M4/M6
K 6.3*0.8 6.3*0.8 UL 1015 6.3*0.8 6.3*0.8 6.3*0.8 6.3*0.8 M4 M4 M4 M4 ±0.15
L               35 50 60 60 ±2





Table de perte par insertion (dans système 50ohm accordant IEC/CISPR No.17)

           Mode commun                            -------- mode différentiel

                              1A 3A

    monophasé de filtre d'IEM EMC de puissance de 10A 115V avec l'atténuation accrue 6                       monophasé de filtre d'IEM EMC de puissance de 10A 115V avec l'atténuation accrue 7



                               6A 8A

    monophasé de filtre d'IEM EMC de puissance de 10A 115V avec l'atténuation accrue 8                       monophasé de filtre d'IEM EMC de puissance de 10A 115V avec l'atténuation accrue 9



                            10A 20A

   monophasé de filtre d'IEM EMC de puissance de 10A 115V avec l'atténuation accrue 10                          monophasé de filtre d'IEM EMC de puissance de 10A 115V avec l'atténuation accrue 11



                              30A

   monophasé de filtre d'IEM EMC de puissance de 10A 115V avec l'atténuation accrue 12
