3 Phase 4 Filtre électromagnétique par fil 380V/520V

Foucs Filtre de ligne électrique, Filtre de bruit, Filtre de ligne, Filtre EMI, Filtre EMC

Filtre électronique électronique électronique à trois phases 380 V/520 V Filtre électronique électronique électronique électronique électronique à trois phases pour équipements industriels

YBX Filtre à fil à vis M4 à haute atténuation à trois phases

Filtre à fil en trois phases:

YX93G3-20A-S est le filtre à quatre fils en trois phases. Son mode de connexion est la vis M4, et le bloc terminal peut être sélectionné.Le courant nominal maximal jusqu'à 100 ampères.Haute fiabilité conçue pour une utilisation dans les équipements industriels avec filtre à trois fils ou filtre à quatre fils.Bonne atténuation du bruit en avant et en arrière pour le mode commun et le mode normal.Des versions personnalisées sont disponibles sur demande.

Caractéristiques du filtre à trois phases:

-- Le courant nominal peut être offert de 1 à 200 ampères.
-- Différentes sélections de sortie telles que le bloc terminal, le terminal à vis M4.
-- Bonne atténuation du bruit en avant et en arrière pour le mode commun et le mode normal.
-- Haute fiabilité conçue pour une utilisation dans les équipements industriels avec 3-phase 3-fil et 3-phase 4-fil.

Paramètres du produit:

• Le modèle: YX93G3-20A-S
• Mode de sortie: vis M4
• Voltage nominal: 380 à 520 VAC
• Courants nominaux: jusqu'à 200 A
• Fréquence de fonctionnement: 50/60 Hz
• Le débit d'électricité doit être supérieur ou égal à:
• Le débit d'électricité doit être supérieur ou égal à:
• Température de fonctionnement: -25 ~ +85°C
• Conformité à la sécurité: CE

Applications typiques:

1. équipement d'essai et de mesure
2. équipements d'automatisation
3. servo-entraînement
4. éclairage
5. équipement de télécommunications
6. les onduleurs de fréquence
7. moteurs

Tableau de sélection des filtres:

* Q: Rapide sur 6,35x0,8 mmS: Bouton à visT: bloc de terminaux

Règle de dénomination:

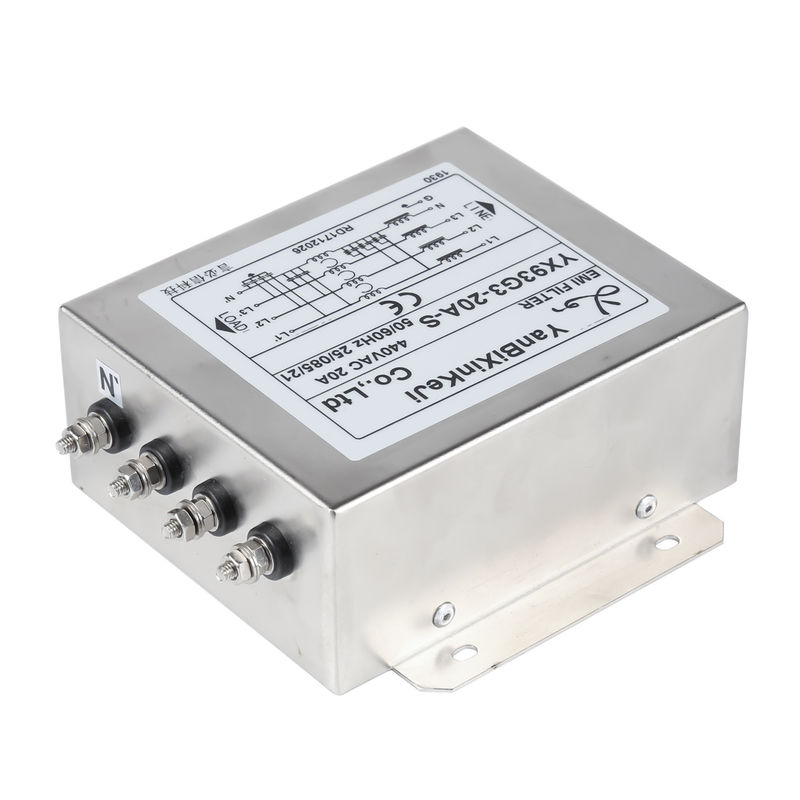

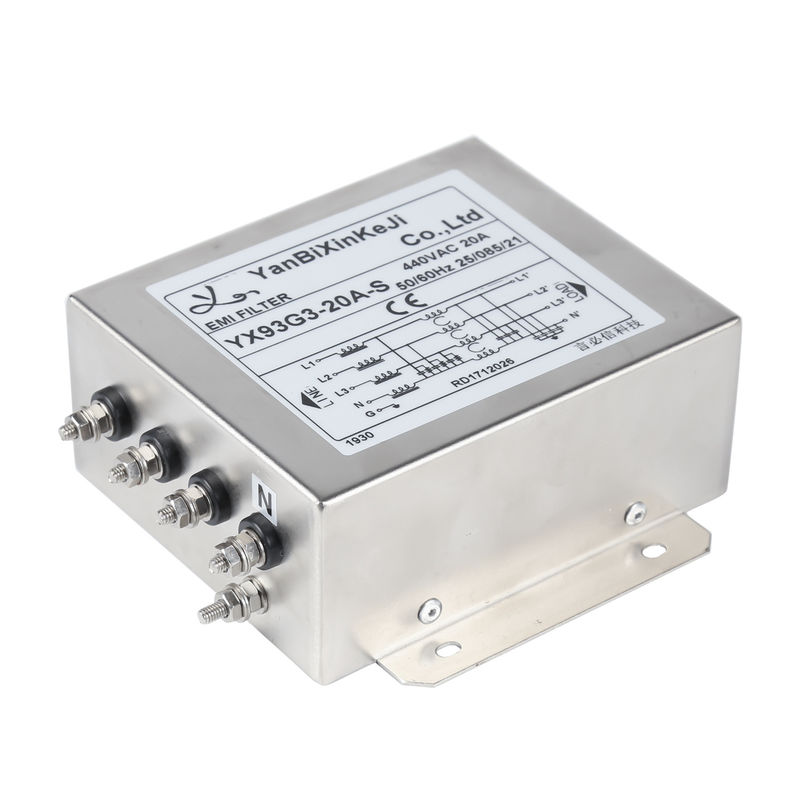

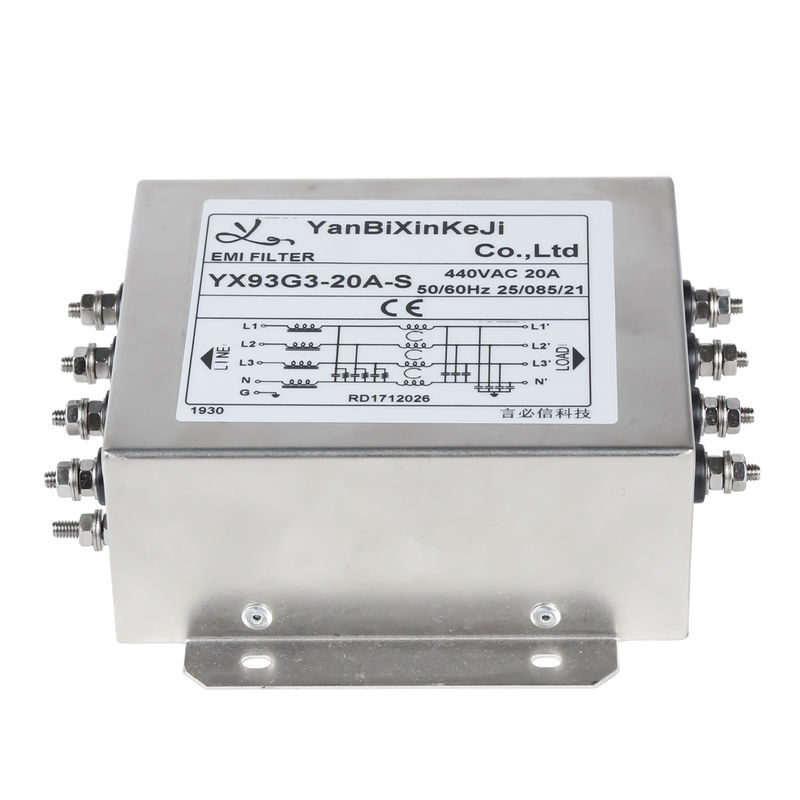

L'image du filtre YX93G3-20A-S:

Dimensions physiques:

Schéma électrique:

Caractéristiques:

(1) Tension nominale 250/440VAC

(2) Notation actuelle:

A.@115VAC 20 A RMS max.

Le système de freinage doit être équipé d'un système de freinage de freinage de freinage de freinage.

(3) Fréquence de fonctionnement: 50/60 Hz

(4) Courant de fuite: chaque ligne vers la terre

A. 115VAC/60Hz 7mA au plus.

B. 250 VAC/50 Hz au maximum 14 mA.

(5) Rating hypothétique (pour une minute)

A. ligne à la terre 2250VDC

B. ligne à ligne 1450VDC

(6) IR: 50M ohm A7 500VDC toute entrée ou sortie à la terre

Nos certificats:

Filtre à phase unique:

Le produit doit être présenté sous forme d'une couche d'acide acétique.

Il a été arrêté le 8 novembre.01

CQC:19001226449

Le code de l'autorité compétente est le code CE:

La valeur de l'échantillon doit être la même que celle de l'échantillon.

Filtre à trois phases:

Le produit doit être présenté à l'autorité compétente.

Le système de contrôle de la qualité doit être conforme à la norme ENEC.

Le code de l'autorité compétente est le code CE:

La valeur de l'échantillon doit être la même que celle de l'échantillon.



Emballage:

Filtre de ligne électrique:CTN/300 pièces

N/G W: 13,5/14,3KG

Les mesures:0.565*0,285*0,225m



Expédition

--- Conditions d'expédition: DHL, UPS, FEDEX, TNT, EMS

--- Le port estJe suis à Shenzhen.ou sur demande.
