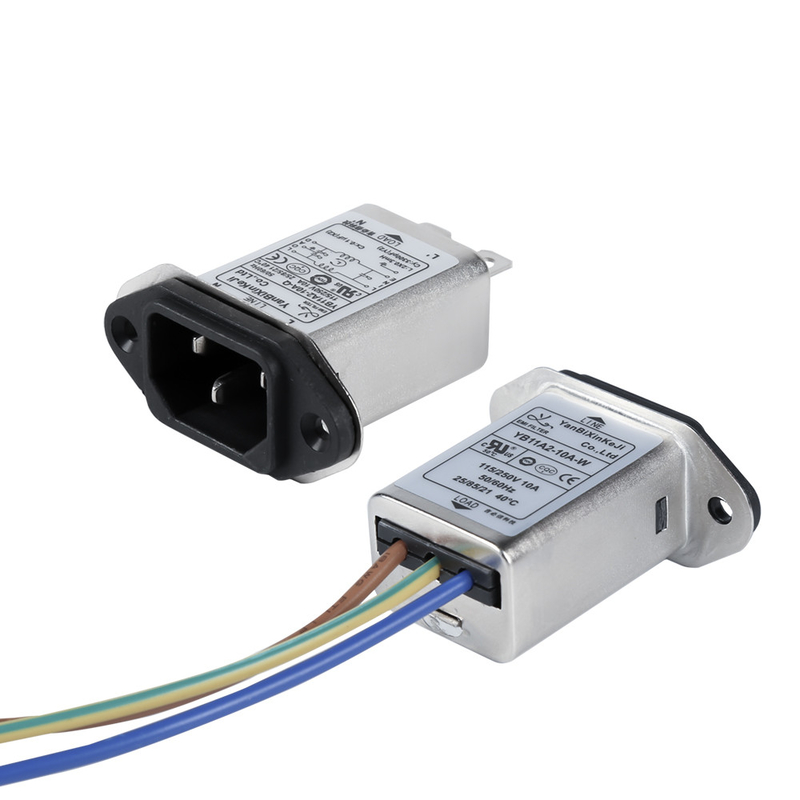

filtre simple de prise de filtre d'entrée du CEI de faible courant de fuite 0.4mA pour l'équipement ménager
Nous avons les certificats du produit correspondant, plusieurs installations sont disponibles, le produit peut être personnalisé, en collaboration avec les meilleurs LABORATOIRES de recherche pour fournir un test de diagnostic EMC gratuit.
Spécification technique du filtre EMI :
| Article | Filtre de puissance Emi de prise |
| Modèle | Filtre de puissance Emi à prise YB-A |
| Fonction de transfert | Passe-bas |
| Type d'emballage | Montage en surface |
| Fréquence centrale nominale | 10K-30MHZ |
| Perte d'insertion | 60 ~ 90dB |
| Impédance d'entrée | 50Ω |
| Tension nominale | 115 VCA 250 VCA |
| Courant nominal | 1A 3A 6A 10A |
| Température environnementale | 40°C |
| Écart de température | 25 / 085 / 21 |
| Fréquence de fonctionnement | 50/60HZ |
| Ligne à ligne | 1450 V CC |
| Ligne à terre | 2250 V CC |
| Courant de fuite maximal | 115VAC/50HZ 0,3uA maximum |
| MOQ | 500 pièces |
| Prix | 1,39 ~ 1,85 USD/mètre |
| Délai de mise en œuvre | 5~15 jours de la semaine |
Module d'entrée de puissance, filtre de puissance Emi, entrée 1-10A, filtre Emi de Type médical
CaractéristiquesDu filtre EMI :
-- Excellentes performances/structure compacte
-- Version à visser du côté avant arrière
-- Versions médicales en option (type (R5))
- Connexion rapide (6,35 x 0,8 mm), soudure ou fil.
- Filtres de puissance hautes performances et haute atténuation avec prise IEC 320
-- Les types (R5) sont conformes aux exigences de la norme CEI/EN60601-1 en matière de dégagement de sécurité, de courant de fuite et de test de tension élevée.
-- Il existe une variété de pièces et de combinaisons pour répondre aux tests CEM des différents clients.
-- Produits personnalisés selon les exigences du client
Applications typiquesDu filtre EMI :
-- Spécialement conçu pour les téléviseurs LCD et PDP, les applications médicales et les appareils électriques généraux.
-- Équipement médical
-- Équipements de test et de mesure
-- Petites et moyennes machines et équipements ménagers
-- Alimentations monophasées, alimentations à découpage
Règle de nominationDu filtre EMI :
YB 11 A1 - 10A - Q ( R 5 G )
¦ ¦ ¦ ¦ ¦ ¦ ¦
connexion de courant du boîtier de circuit en option
Schéma électriqueDu filtre EMI :
Dimension mécanique (unité : mm)Du filtre EMI :
| Cas | UN | B | C | D | E | F | g | H | je | J. | K | L | M. | N |
| A1 | 58 | 28,5 | 21 | 50 | 40 | 22.4 | 12.7 | 11.8 | 13.5 | 3.2 | 6,35*0,8 | |||
| A2 | 58 | 28,5 | 21 | 52 | 40 | 25 | 12.7 | 11.8 | 13.5 | 3.2 | 6,35*0,8 | |||
| Tolérances |
±1 | ±1 | ±1 | ±1 | ±0,15 | ±1 | ±0,5 | ±0,5 | ±0,5 | ±1 | ±0,15 |
TabulairesDu filtre EMI :
| Numéro de modèle. | Courant nominal @40°C |
Options de terminaux* | Résistance de purge (en option) | G (facultatif) | Courant de fuite 250V/50Hz | Schéma électrique | Tension nominale | Fréquence de fonctionnement (Hz) | ||
| YB11A1-1A | 1A | Q | S | W | - | - |
<0,8 mA |
Fig. 1 |
115/250V |
50/60Hz |
| YB11A1-2A | 2A | Q | S | W | - | - | Fig. 1 | |||
| YB11A1-3A | 3A | Q | S | W | - | - | Fig. 1 | |||
| YB11A1-4A | 4A | Q | S | W | - | - | Fig. 1 | |||
| YB11A1-6A | 6A | Q | S | W | - | - | Fig. 1 | |||
| YB11A1-8A | 8A | Q | S | W | - | - | Fig. 1 | |||
| YB11A1-10A | 10A | Q | S | W | - | - | Fig. 1 | |||
| YB11A1-15A | 15A | Q | S | W | - | - | Fig. 1 | |||
| YB11A2-1A | 1A | Q | S | W | - | - | Fig. 1 | |||
| YB11A2-2A | 2A | Q | S | W | - | - | Fig. 1 | |||
| YB11A2-3A | 3A | Q | S | W | - | - | Fig. 1 | |||
| YB11A2-4A | 4A | Q | S | W | - | - | Fig. 1 | |||
| YB11A2-6A | 6A | Q | S | W | - | - | Fig. 1 | |||
| YB11A2-8A | 8A | Q | S | W | - | - | Fig. 1 | |||
| YB11A2-10A | 10A | Q | S | W | - | - | Fig. 1 | |||
| YB11A2-15A | 15A | Q | S | W | - | - | Fig. 1 | |||
Tableau de perte d'insertion (dans un système de 50 ohms selon IEC/CISPR No.17)Du filtre EMI :
Mode commun --------- mode différentiel
1A 3A
6A 8A
10A 15A
