Filtre de ligne électrique monophasé de filtre de YB11E1-10 A-Q Low Pass EMC pour le matériel électronique
Filtre monophasé YB11E1 :
YB11E1-10A-Q est le filtre monophasé avec l'excellente représentation à haute fréquence d'atténuation. La sortie peut être Rapide-sur le terminal, le fil, plage de fréquence de M4 Screw.The entre 150 kilohertz et 30 mégahertz. Conformité aux valeurs limites requises sous des normes résidentielles et industrielles.
.
1. La dimension compacte peut être appliquée à de diverses situations.
2. les filtres YB11 sont également disponibles en tant que filtres à deux étages (YB35) dans l'environmment bruyant.
3. Il y a un grand choix de pièces et de combinaisons pour rencontrer les essais de l'EMC du client différent.
4. produits adaptés aux besoins du client selon les exigences de client.
Applications typiques :
-- Matériel électrique et électronique
-- Matériel médical
-- Équipement de la télématique
-- Équipement de bureautique et de télématique
Spécification technique :
| Article | Filtre de la série EMC d'E |
| Modèle | YB11E1-10A-Q |
| Fonction de transfert | Passe-bas |
| Type de paquet | Bâti extérieur |
| Fréquence centrale nominale | 10K-30MHZ |
| Perte par insertion | 60~90dB |
| Impédance d'entrée | 50Ω |
| Tension évaluée | 115V/250V |
| Courant évalué | 1~20A |
| La température environnementale | 40°C |
| Température ambiante | 25 / 085/21 |
| Fréquence d'opération | 50/60HZ |
| Entre phases | 1450VDC |
| Ligne à rectifier | 2250VDC |
| Courant maximum de fuite | 250VAC/60HZ 0.8mA maximum |
| MOQ | 100pcs |
Règle de la nomination :
| YB | 11 | E1 | - | 10A | - | Q |
| ∣ | ∣ | ∣ | ∣ | ∣ | ||
| Monophasé | Circuit | Dimension | Actuel | Connexion de sortie | ||
| circuit de 11h11 | E1 | 6A : 6 ampères | Q : rapide-sur l'étiquette 250 | |||
| 10A : 10 ampères | W : fil | |||||
| 15A : 15 ampères | S : Terminaux de crochet de soudure |
*Q : Rapide-sur 6.35x0.8mm S : Crochet W de vis : UL1015 18awg
Tableau de sélection de filtre :
| Numéro de la pièce. | Cas | Courants évalués (a) | Connexions de sortie |
| YB11E1-3A | E1 | 3 | Rapide-sur le terminal |
| YB11E1-6A | E1 | 6 | |
| YB11E1-8A | E1 | 8 | Terminaux de crochet de soudure |
| YB11E1-10A | E1 | 10 | |
| YB11E1-15A | E1 | 15 | Fil |

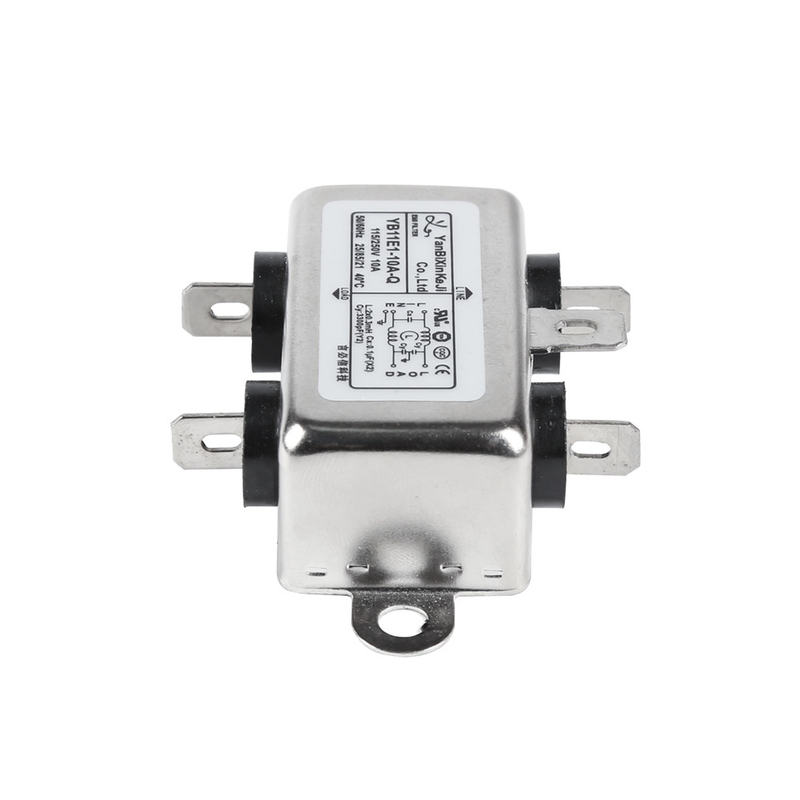

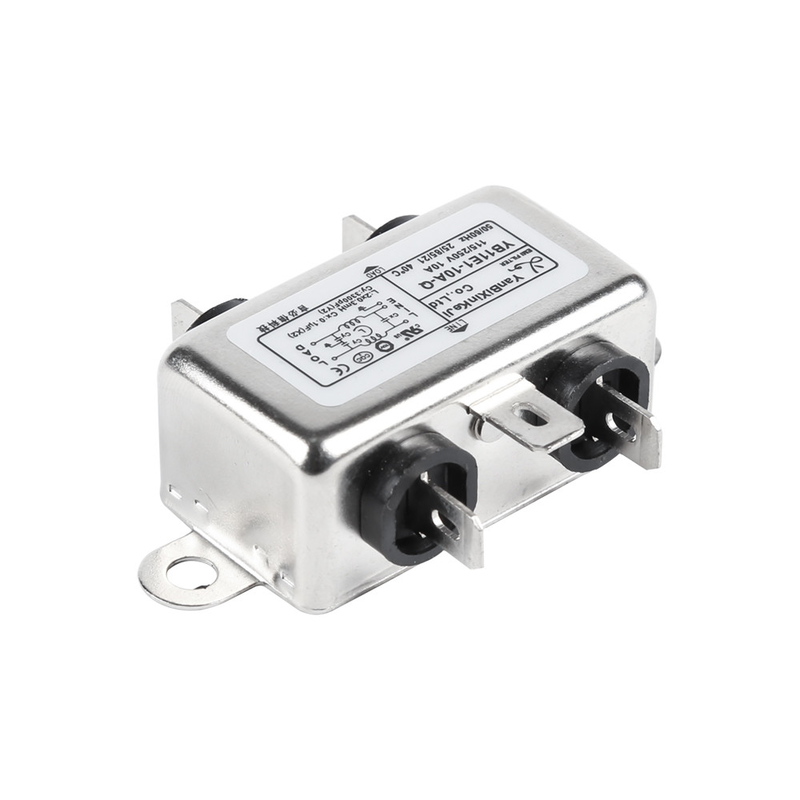

YB11E1-10 A-Q Filter Picture :
Schéma électrique :
Dimension mécanique (unité : millimètre)
| Cas | B | C | D | E | F | G | H | Je | J | K | ||||||||||||||||
| E1 | 24 | 44 | 19 | 54,5 | 64,5 | 23 | 9,5 | 4,5 | 6.3*0.8 | |||||||||||||||||
| E2 | 44 | 29 | 22 | 40 | 50 | 15 | 8 | 4,5 | 3,5 | UL1015 | ||||||||||||||||
| E3 | 32 | 46 | 22,5 | 54 | 62 | 24 | 12,5 | 4,5 | 6.3*0.8 | |||||||||||||||||
| Tolérances | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.15 | ±0.15 | ±0.15 | ||||||||||||||||
