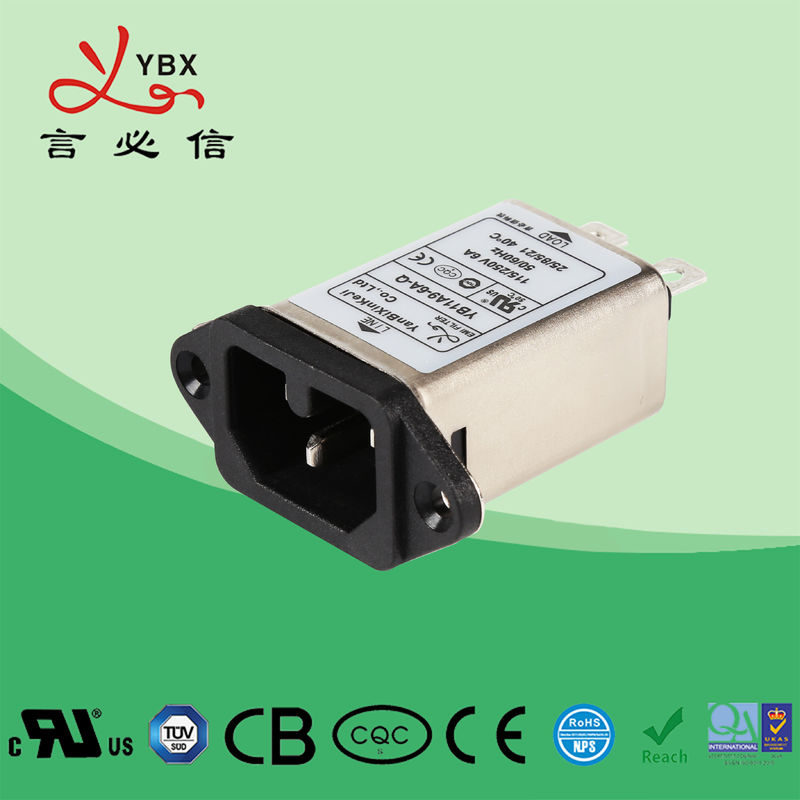

Filtre d'IFR à C.A. d'IEM 10A de Yanbixin d'IEM intégré électronique de filtre/machine à laver

  • Yanbixin Electronic 10A Inline EMI Filter / Washing Machine EMI AC RFI Filter
Lieu d'origine La Chine
Nom de marque YBX
Certification cUL, TUV, CQC, CE, ROHS
Numéro de modèle YB11A9-10A-Q
Quantité de commande min 100PCS
Prix Negotiable
Détails d'emballage 56.5*28.5*22.5CM
Délai de livraison 20-25 jours
Conditions de paiement T / T, L / C
Capacité d'approvisionnement 10000 Piece / Pieces per Mois

Contactez-moi pour des échantillons gratuits et des coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez des inquiétudes, nous fournissons une aide en ligne 24 heures sur 24.

x
Détails sur le produit
Article YB11A9-10A-Q Courant évalué 1A-10A
Tension évaluée 115V Fréquence d'opération 50/60Hz
Entre phases 1450DVC Port Shenzhen
Surligner

filtre d'entrée de puissance

,

filtre d'IEM EMC
Laisser un message
Description de produit

Filtres d'IFR intégrés électroniques à C.A. d'IEM d'utilisation de machine à laver du filtre d'IEM 10A YB11A9



Spécification technique :



Article Filtre du CEI
Modèle Filtre YB-A du CEI
Fonction de transfert Passe-bas
Type de paquet Bâti extérieur
Fréquence centrale nominale 10K-30MHZ
Perte par insertion 60~90dB
Impédance d'entrée 50Ω
Tension évaluée 115V/250V
Courant évalué 1~10A
La température environnementale 40°C
Température ambiante 25 / 085/21
Fréquence d'opération 50/60HZ
Entre phases 1450VDC
Ligne à la terre 2250VDC
Courant maximum de fuite 250VAC/60HZ 0.8mA maximum
MOQ 100pcs
Prix USD1~5.8/Meter
Délai d'exécution jour de la semaine 5~15



Caractéristiques :



1. haute performance et hauts filtres de puissance d'atténuation avec la prise du CEI 320



2. les types (R5) sont conformes aux conditions d'IEC/EN60601-1 pour le dégagement de sécurité, le courant de fuite et l'essai de hipot



3.  Il y a un grand choix de pièces et de combinaisons pour rencontrer les essais de l'EMC du client différent



4. produits adaptés aux besoins du client selon les exigences de client



Applications typiques :



-- Particulièrement conçu pour l'affichage à cristaux liquides et le PDP TV, applications médicales, appareils électriques généraux



-- Matériel médical



-- Matériel d'essai et d'essai



-- Machines et équipement de ménage petits et moyens





Règle de la nomination :



YB 11 A7 - 10A - Q (R 5 G)

           ¦ ¦ ¦ ¦ ¦ ¦ ¦

    connexion actuelle de cas de circuit facultative



Tabule :

Modèle non. Courant évalué
@40°C		 Options* terminal

Résistance de type

(facultatif)
G		 Fuite 250V/50Hz actuel Schéma électrique Tension évaluée (V) Fréquence d'opération (hertz)


YB11A9-1A 1A Q S W - -







<0>

Fig.1







115/250V







50/60Hz
YB11A9-2A 2A Q S W - - Fig.1
YB11A9-3A 3A Q S W - - Fig.1
YB11A9-4A 4A Q S W - - Fig.1
YB11A9-6A 6A Q S W - - Fig.1
YB11A9-8A 8A Q S W - - Fig.1
YB11A9-10A 10A Q S W - - Fig.1
YB11A9-15A 15A Q S W - - Fig.1



Le type médical tabule :



Modèle non. Courant évalué
@40°C		 Options terminales

Résistance de type

(facultatif)

 Matériel médical
5
G		 Fuite 250V/50Hz actuel Schéma électrique Tension évaluée (V) Fréquence d'opération (hertz)


YB11A9-1A-x (R5) 1A Q S W 1 5 -







<5>

Fig.2







115/250V







50/60Hz
YB11A9-2A-x (R5) 2A Q S W 1 5 - Fig.2
YB11A9-3A-x (R5) 3A Q S W 1 5 - Fig.2
YB11A9-4A-x (R5) 4A Q S W 1 5 - Fig.2
YB11A9-6A-x (R5) 6A Q S W 1 5 - Fig.2
YB11A9-8A-x (R5) 8A Q S W 1 5 - Fig.2
YB11A9-10A-x (R5) 10A Q S W 1 5 - Fig.2
YB11A9-15A-X (R5) 15A Q S W 1 5 - Fig.2



Filtre d'IFR à C.A. d'IEM 10A de Yanbixin d'IEM intégré électronique de filtre/machine à laver 0*Q : Rapide-sur 6.35x0.8mmFiltre d'IFR à C.A. d'IEM 10A de Yanbixin d'IEM intégré électronique de filtre/machine à laver 1  S : soudure 4.0x0.8mmFiltre d'IFR à C.A. d'IEM 10A de Yanbixin d'IEM intégré électronique de filtre/machine à laver 2 W : UL1015 18awg



Schéma électrique :



Filtre d'IFR à C.A. d'IEM 10A de Yanbixin d'IEM intégré électronique de filtre/machine à laver 3

                        Fig.1







Filtre d'IFR à C.A. d'IEM 10A de Yanbixin d'IEM intégré électronique de filtre/machine à laver 4

                        Fig.2



Dimension mécanique (unité : millimètre)



Filtre d'IFR à C.A. d'IEM 10A de Yanbixin d'IEM intégré électronique de filtre/machine à laver 5




Cas A B C D E F G H I J K L M N
A9 58 28,5  21    50 40 22,4  12,7 11,8 13,5  3,2 6.35*0.8
Tolérances ±1 ±1 ±1 ±1 ±0.15 ±1 ±0.5 ±0.5 ±0.5 ±1 ±0.15 ±1 ±1 ±0.5





Table de perte par insertion (dans système 50ohm accordant IEC/CISPR No.17)



                     Mode commun                              -------- mode différentiel



                               1A 3A

  Filtre d'IFR à C.A. d'IEM 10A de Yanbixin d'IEM intégré électronique de filtre/machine à laver 6        Filtre d'IFR à C.A. d'IEM 10A de Yanbixin d'IEM intégré électronique de filtre/machine à laver 7



                                6A 8A

  Filtre d'IFR à C.A. d'IEM 10A de Yanbixin d'IEM intégré électronique de filtre/machine à laver 8         Filtre d'IFR à C.A. d'IEM 10A de Yanbixin d'IEM intégré électronique de filtre/machine à laver 9



                               10A 15A

   Filtre d'IFR à C.A. d'IEM 10A de Yanbixin d'IEM intégré électronique de filtre/machine à laver 10         Filtre d'IFR à C.A. d'IEM 10A de Yanbixin d'IEM intégré électronique de filtre/machine à laver 11
