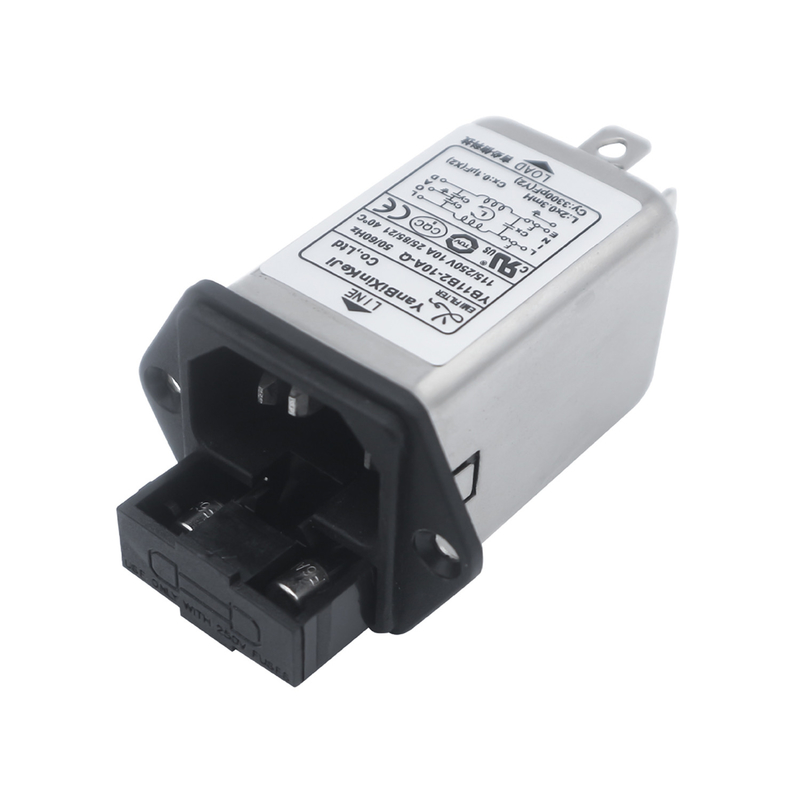

Filtre d'admission du CEI d'OEM avec le filtre électrique du fusible 10A 115VAC/250VAC

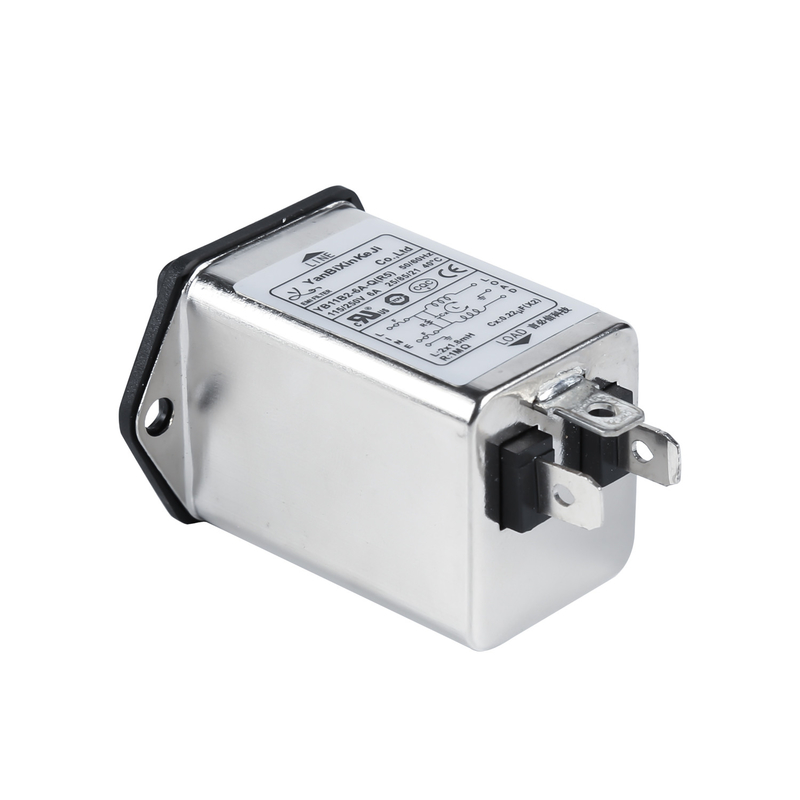

YB11B3-10A rapide sur le CEI Emi Power Filter avec le commutateur pour l'équipement de café
Spécification technique :
| Article | Emi Power Filter |
| Modèle | Emi Power Filter YB-B3 |
| Fonction de transfert | Passe-bas |
| Type de paquet | Bâti extérieur |
| Fréquence centrale nominale | 10K-30MHZ |
| Perte par insertion | 60~90dB |
| Impédance d'entrée | 50Ω |
| Tension évaluée | 125VAC 250VAC |
| Courant évalué | 1A 3A 6A 10A |
| La température environnementale | 40°C |
| Température ambiante | 25 / 085/21 |
| Fréquence d'opération | 50/60HZ |
| Entre phases | 1450VDC |
| Ligne à rectifier | 2250VDC |
| Courant maximum de fuite | 115VAC/50HZ 0.3uA maximum |
| MOQ | 500pcs |
| Délai d'exécution | jour de la semaine 5~15 |
Caractéristiques :
(1) les versions à 10A sont disponibles avec le support de fusible pour un ou deux fusibles (de 5*20mm)
(2) les types (R5) sont conformes aux conditions d'IEC/EN60601-1 pour le dégagement de sécurité, le courant de fuite et l'essai de hipot
(3) là sont un grand choix de pièces et de combinaisons pour rencontrer les essais de l'EMC du client différent
(4) produits adaptés aux besoins du client selon les exigences de client
Applications typiques :
1. Matériel électrique et électronique portatif ;
2. Matériel médical ;
3. Matériel d'essai et d'essai ;
4. Machines et équipement de ménage petits et moyens
5. Alimentation d'énergie monophasée, alimentation d'énergie de commutateur-mode
Règle de la nomination :
YB-----11---------B2-------10A----------Q------------(R 5 G)
¦ ¦ ¦ ¦ ¦ ¦ ¦
circuit cas actuel connexion facultatif
Tabule :
| Modèle non. | Courant évalué @40°C |
Terminal Options* |
Résistance de type (facultative) | G |
Fuite 250V/50Hz actuel | Schéma électrique |
Tension évaluée (V) | Fréquence de fonctionnement (hertz) | |||||||||||||||||||||||||||||||||||||
| YB11B1-1A | 1A | Q | S | - | - | - |
<0> |
Fig.1 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||
| YB11B1-2A | 2A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-3A | 3A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-4A | 4A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-6A | 6A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-8A | 8A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-10A | 10A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-1A | 1A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-2A | 2A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-3A | 3A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-4A | 4A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-6A | 6A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-8A | 8A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-10A | 10A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
Le type médical tabule :
| Modèle non. | Courant évalué @40°C |
Options terminales |
Résistance de type (facultative) | Matériel médical |
G |
Fuite 250V/50Hz actuel | Schéma électrique |
Tension évaluée (V) | Fréquence de fonctionnement (hertz) | |||||||||||||||||||||||||||||||||||||||
| YB11B1-1A-x (R5) | 1A | Q | S | - | 1 | 5 | - |
<5> |
Fig.3 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||||
| YB11B1-2A-x (R5) | 2A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-3A-x (R5) | 3A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-4A-x (R5) | 4A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-6A-x (R5) | 6A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-8A-x (R5) | 8A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-10A-x (R5) | 10A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-1A-x (R5) | 1A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-2A-x (R5) | 2A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-3A-x (R5) | 3A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-4A-x (R5) | 4A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-6A-x (R5) | 6A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-8A-x (R5) | 8A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-10A-x (R5) | 10A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
*Q : Rapide-sur 6.35x0.8mm S : soudure 4.0x0.8mm W : UL1015 18awg
Schéma électrique :
Fig.1
Fig.3
Dimension mécanique (unité : millimètre)
| Cas | B | C | D | E | F | G | H | Je | J | K | ||||||||||||||||
| B3/B4 | 52 | 28 | 39,5 | 30 | 39 | 13 | 11 | 12,5 | 6.35*0.8 | |||||||||||||||||
| Tolérances | ±1 | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.5 | ±1 | ±0.15 | |||||||||||||||
