Lieu d'origine:
La Chine
Nom de marque:
YBX
Certification:
UL CQC CE CB TUV
Numéro de modèle:
YB22D2-10A-W
Contactez-nous
vidéo
vidéo
étape EMI Filter Wire Output Filter de filtre monophasé de série de 250V 10A D double pour des véhicules à moteur
Filtre monophasé :
EMI Filter Specification :
| Article | Filtre monophasé |
| Modèle | YB22D2-10A-W |
| Fonction de transfert | Passe-bas |
| Type de paquet | Bâti extérieur |
| Fréquence centrale nominale | 150K-30MHZ |
| Perte par insertion | 60~90dB |
| Impédance d'entrée | 50Ω |
| Tension évaluée | 115VAC 250VAC |
| Courant évalué | 1A~20A |
| La température environnementale | 40°C |
| Température ambiante | 25 / 085/21 |
| Fréquence d'opération | 50/60HZ |
| Entre phases | 1450VDC |
| Ligne à rectifier | 2250VDC |
| Courant maximum de fuite | 115VAC/50HZ 0.8mA maximum |
| MOQ | 100pcs |
| Prix | USD1~2/Meter |
| Délai d'exécution | jour de la semaine 5~15 |
Caractéristiques :
-- Le courant évalué peut être offert de 1 à 20 ampères.
-- Diverses sélections de sortie comme Rapide-sur le termianl, terminal de vis de l'ande M4 de fil
-- Version médicale facultative R (5) type
-- La dimension compacte peut être appliquée à de diverses situations.
-- Il y a un grand choix de pièces et de combinaisons pour rencontrer les essais de l'EMC du client différent
Applications typiques :
1. Matériel électrique et électronique
2. Matériel médical
3. Équipement de la télématique
4. Équipement de bureautique
Règle de la nomination d'EMI Filter
| YB | 22 | D2 | - | 10A | - | W |
| | | | | | | | | | | ||
| Monophasé | Circuit | Dimension | Actuel | Connexion de sortie | ||
| circuit de 22h22 | D2 | 3A : 3 ampères | Q : rapide-sur l'étiquette 250 | |||
| 6A : 6 ampères | W : fil | |||||
| 10A : 10 ampères | S : Vis M4 |
*Q : Rapide-sur 6.35x0.8mm S : Crochet W de vis : UL1015 18awg
Tableau de sélection de filtre :
| Modèle non. | Courant évalué @40°C |
Terminal Options* | Fuite 250V/50Hz actuel | Schéma électrique | Tension évaluée (V) | Fréquence de fonctionnement (hertz) | ||
| YB22D1-1A | 1A | Q | - | W | <0> | Fig.1 | 115/250V | 50/60Hz |
| YB22D1-2A | 2A | Q | - | W | Fig.1 | |||
| YB22D1-3A | 3A | Q | - | W | Fig.1 | |||
| YB22D1-4A | 4A | Q | - | W | Fig.1 | |||
| YB22D1-6A | 6A | Q | - | W | Fig.1 | |||
| YB22D2-6A | 6A | Q | S | W | Fig.1 | |||
| YB22D2-8A | 8A | Q | S | W | Fig.1 | |||
| YB22D2-10A | 10A | Q | S | W | Fig.1 | |||
| YB22D2-15A | 15A | Q | S | - | Fig.1 | |||

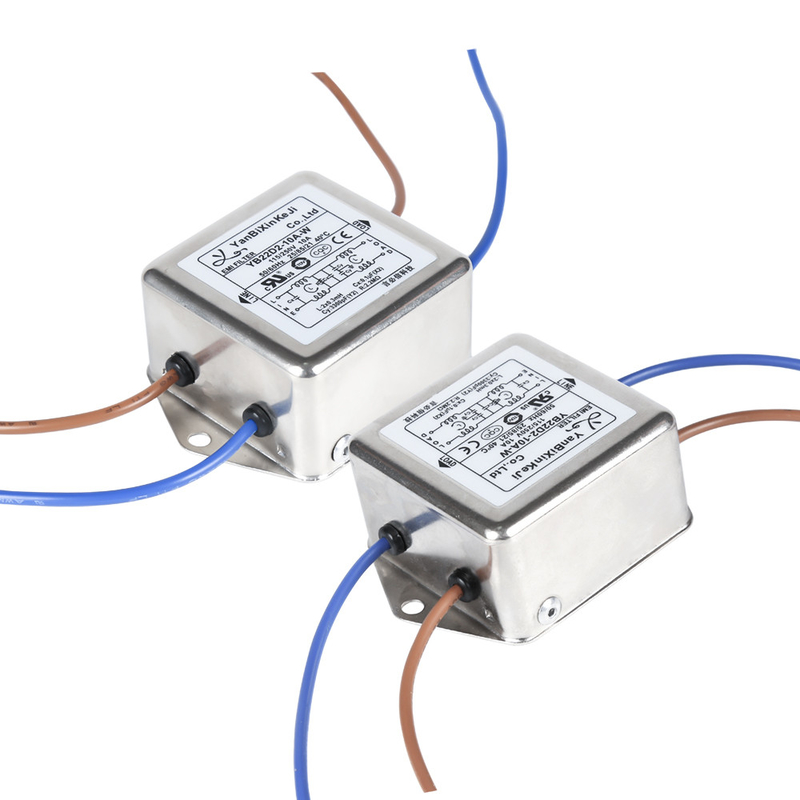

Image de produit de YB22D2-10A-W :
EMI Filter Series
Choisissez-nous, nous ont la gamme la plus complète des filtres d'IEM, y compris le filtre d'admission du CEI, le filtre de module d'entrée de puissance, le filtre monophasé et le filtre triphasé, etc. Veuillez nous contacter, nous avons les techniciens professionnels pour vous aider à résoudre les problèmes d'IEM et d'EMC.
