Name: Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter
Brand: Shenzhen Yanbixin Technology Co., Ltd.
SKU: YB11C7-3A-Q
Price: 4.00 USD
Availability: InStock

Maison > Produits > Branchez le filtre d'IFR >

Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter

Lieu d'origine:

Chine

Nom de marque:

YBX

Certification:

UL, TUV, CE, CQC, ROHS

Numéro de modèle:

YB11C7-3A-Q

Contactez-nous

Demandez une citation

Détails de produit

Cote de tension:

115V/250V

Note actuelle:

1 à 10A

Courant de fuite:

0.4mA 115V/60HZ ; 0.8mA 250V/50HZ

Fréquence d'opération:

50Hz / 60Hz

Plage de température:

-25°C~+100°C

Prise d'admission:

Le CEI 320

Matériel:

Matel et en plastique

Période de garantie:

2 ans

ESTIMATION de HIPORT (pour une minute):

LIGNE À RECTIFIER------2250VDC entre phases-------1450VDC

Fréquence de fonctionnement:

C.C à 400Hz

Inflammabilité correspondant à:

UL 94V-0

Conditions de paiement et d'expédition

Quantité de commande min

100

Prix

$1~$8 /PCS

Détails d'emballage

Carton: 56,5 * 28,5 * 22,5 (cm); 108pcs / boîte

Délai de livraison

10-20 jours

Conditions de paiement

T / t, l / c

Capacité d'approvisionnement

100000 pièces / pièces par mois

Produits connexes

vidéo

Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter

Obtenez le meilleur prix

vidéo

High Quality A13 IEC Inlet Filter 1A~20A Socket EMI Filter For Data Equipment

Obtenez le meilleur prix

vidéo

YB22A5-20A-Q Filtre EMI d'entrée CEI Certificats UL 115V 250V Filtre de type prise

Obtenez le meilleur prix

vidéo

YB11A5-6A-Q(R) IEC C13 Filtre EMI d'entrée 115V 250V Filtre d'alimentation de type prise

Obtenez le meilleur prix

Contactez-nous

+86 ‭18118799639‬

alisa@ybx-emc.com

86-755-27147101

Contact maintenant

Description de produit

Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter

IEC inlet filters YB-C series

Features:

-- Rated currents up to 10A

-- Single fuse holder

-- 2-pole rocker switch

-- General-purpose application

-- Approvals:

Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter 0

Rule of Nomination:

YB 11 C7 - 3A - Q ( R5 )

¦ ¦ ¦ ¦ ¦

circuit case current connection optional

Electrical schematic:

Standard type

Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter 1

R5 type

Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter 2

Tabulates:

Rated Current
@40°C

Terminal Options*

Bleeder resistor

(optional)

Ground
(Optional)

Leakage current 250V/50Hz

Electrical Schematic

Rated Voltage(V)

Operating Frequency(Hz)

Model No.

YB11C7-1A

<0.8mA

Fig.1

115/250V

50/60Hz

YB11C7-2A

Fig.1

YB11C7-3A

Fig.1

YB11C7-4A

Fig.1

YB11C7-6A

Fig.1

YB11C7-8A

Fig.1

YB11C7-10A

10A

Fig.1

YB11C7-1A

Fig.1

YB11C7-2A

Fig.1

YB11C7-3A

Fig.1

YB11C7-4A

Fig.1

YB11C7-6A

Fig.1

YB11C7-8A

Fig.1

YB11C7-10A

10A

Fig.1

Medical Type Tabulates:

Rated Current
@40°C

Terminal Options

Bleeder resistor (optional)R(MΩ)

Medical equipment
(optional)5

Ground (optional)

Leakage current 250V/50Hz

Electrical Schematic

Rated Voltage(V)

Operating Frequency(Hz)

Model No.

YB11C7-1A-x(R5)

<5μA

Fig.2

115/250V

50/60Hz

YB11C7-2A-x(R5)

Fig.2

YB11C7-3A-x(R5)

Fig.2

YB11C7-4A-x(R5)

Fig.2

YB11C7-6A-x(R5)

Fig.2

YB11C7-8A-x(R5)

Fig.2

YB11C7-10A-x(R5)

10A

Fig.2

Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter 9 *Q: Fast-on 6.35x0.8mm S: solder 4.0x0.8mm W: UL1015 18awg

Mechanical Dimension(Unit: mm)

C Case

Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter 12

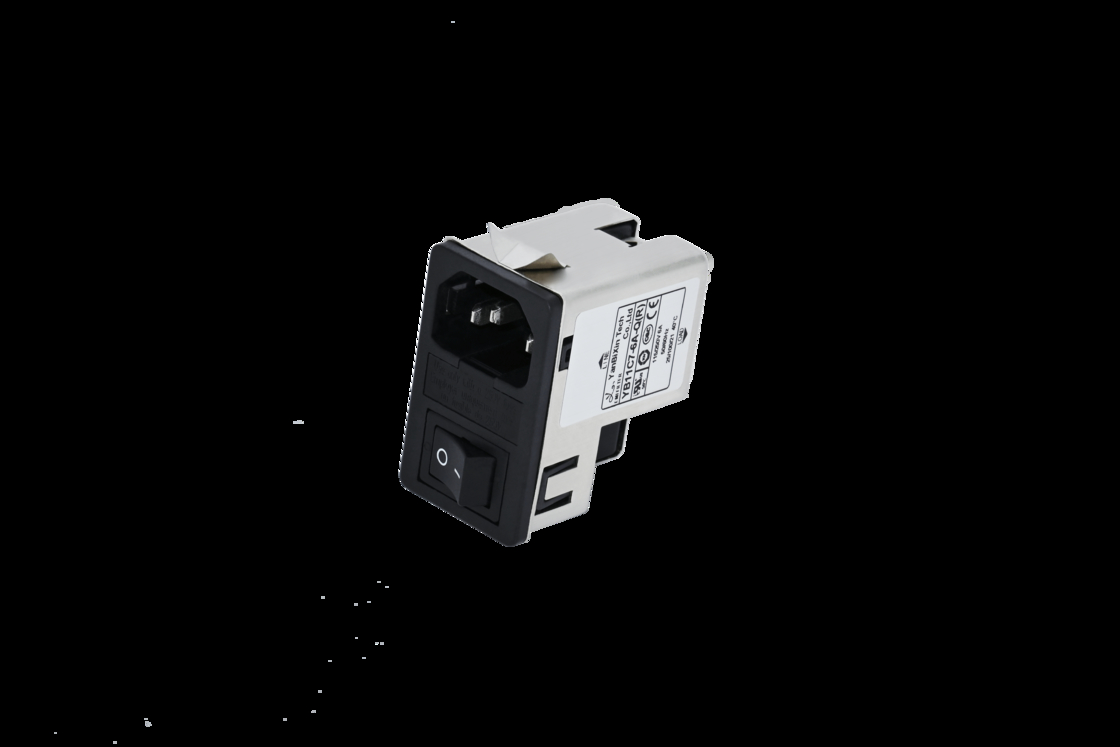

YB11C7-10A-Q Product Pictures:

Insertion loss table(In 50ohm system according to IEC/CISPR No.17):

differential mode

1A 3A 6A

Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter 14

8A 10A

Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter 17

Shipment:

---Shipping terms: DHL, UPS, FedEx, TNT, EMS

---Port is Shenzhen or as requests.

Factory Pictures:

Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter 20

Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter 21
