Lieu d'origine:
La Chine
Nom de marque:
YBX
Certification:
cUL, TUV, CQC, CE, ROHS
Numéro de modèle:
YB43D3-3A-W
Contactez-nous
vidéo
vidéo

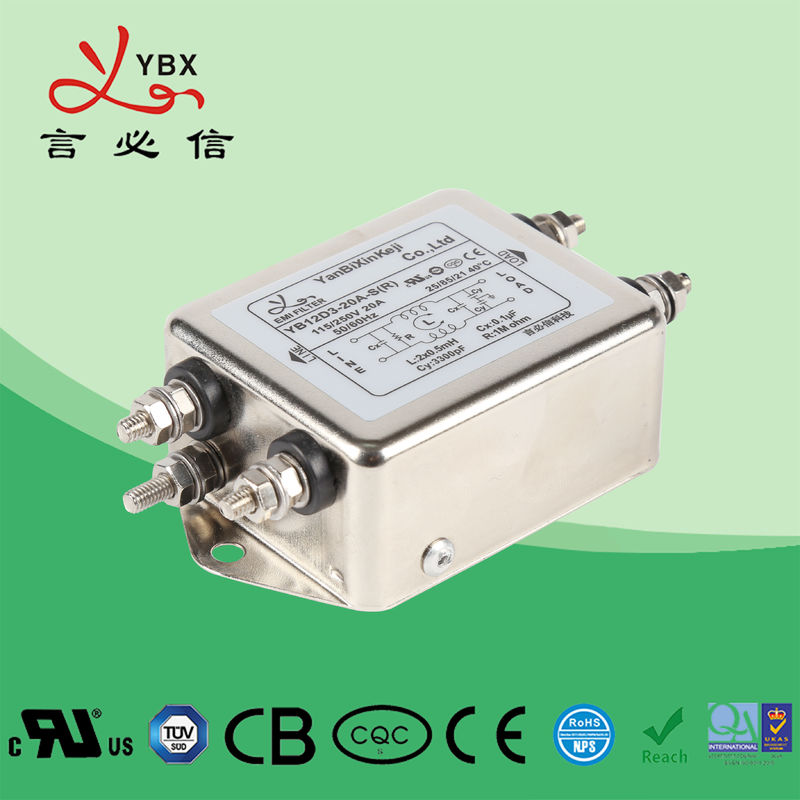

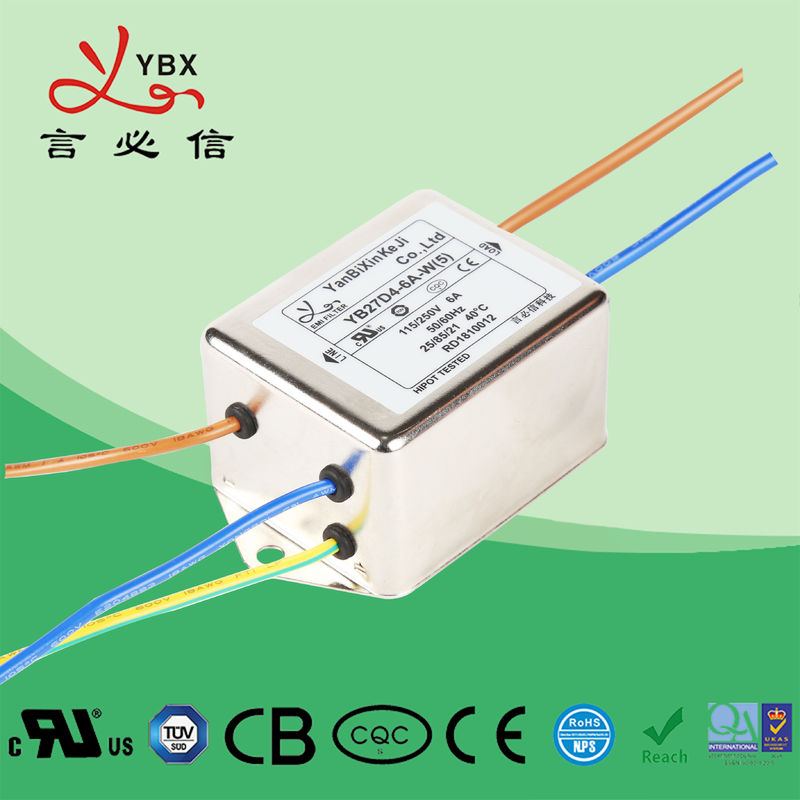

Filtre passe-bas du bruit de ligne électrique à C.A. du fil 120V 250V de YB43D3 3A IFR
Spécification technique :
| Article | Filtre de ligne électrique |
| Modèle | Filtre YB-D/F de ligne électrique |
| Fonction de transfert | Passe-bas |
| Type de paquet | Bâti extérieur |
| Fréquence centrale nominale | 10K-30MHZ |
| Perte par insertion | 60~90dB |
| Impédance d'entrée | 50Ω |
| Tension évaluée | 115V/250V |
| Courant évalué | 1~50A |
| La température environnementale | 40°C |
| Température ambiante | 25 / 085/21 |
| Fréquence d'opération | 50/60HZ |
| Entre phases | 1450VDC |
| Ligne à la terre | 2250VDC |
| Courant maximum de fuite | 250VAC/60HZ 0.8mA maximum |
| MOQ | 50pcs |
| Prix | USD3~28.8/Meter |
| Délai d'exécution | jour de la semaine 5~15 |
Caractéristiques :
-- Utilisant le circuit à plusieurs étages de filtre, avec l'excellente suppression commune de bruit de mode et de mode de différentiel, filtre d'usage universel de ligne électrique avec rapide-sur/goujon/cosses
-- Les filtres standard sont une solution pratique, qui peut vous aidant à passer le test de système d'IEM en peu de temps
-- Il y a un grand choix de pièces et de combinaisons pour rencontrer les essais de l'EMC du client différent.
-- Produits adaptés aux besoins du client selon les exigences de client.
Applications typiques :
-- Matériel électrique et électronique
-- Matériel médical
-- Automation de bâtiment
-- Équipement de bureautique et de télématique
Règle de la nomination :
YB 43 D3 - 10A - Q (5)
¦ ¦ ¦ ¦ ¦ ¦
connexion actuelle de cas de circuit facultative
Tabule :
| Modèle non. | Courant évalué @40°C |
Options* terminal | Fuite 250V/50Hz actuel | Schéma électrique | Tension évaluée (V) | Fréquence d'opération (hertz) | ||||||||||||||||||||||||||||||
| YB43D3-1A | 1A | Q | S | W |
<1> |
Fig.1 |
115/250V |
50/60Hz |
||||||||||||||||||||||||||||
| YB43D3-2A | 2A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB43D4-3A | 3A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB43D4-4A | 4A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB43D4-6A | 6A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB43D5-8A | 8A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB43D5-10A | 10A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB43D5-15A | 15A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB43D6-10A | 10A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB43D6-15A | 15A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB43F2-20A | 20A | Q | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YB43F2-25A | 25A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YB43F3-30A | 30A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
*Q : Rapide-sur 6.35x0.8mm S : Crochet W de vis : UL1015 18awg
Schéma électrique :
Fig.1
Dimension mécanique (unité : millimètre)
| Cas | D3 | D4 | D5 | D6 | F2 | F-3 | Tolérances | |||||||||||||||||||
| A | 63 | 63 | 73 | 94 | 98 | 150 | ±1 | |||||||||||||||||||
| B | 51 | 51 | 56 | 55 | 80 | 105 | ±1 | |||||||||||||||||||
| C | 29 | 38 | 45 | 45 | 41 | 60 | ±1 | |||||||||||||||||||
| D | 75 | 75 | 87 | 104 | 95 | 120 | ±0.15 | |||||||||||||||||||
| E | 85 | 85 | 98 | 118 | 50 | 80 | ±1 | |||||||||||||||||||
| F | 25 | 27 | 30 | 30 | 50 | 60 | ±0.5 | |||||||||||||||||||
| G | 10 | 15,5 | 16 | 15 | 24 | 35 | ±0.5 | |||||||||||||||||||
| H | 5 | 4,5 | 4,5 | 4.5*6 | 4,2 | 4*6 | ±0.15 | |||||||||||||||||||
| I | 4.2*6.2 | 4*6 | ±0.15 | |||||||||||||||||||||||
| J | M4/M6 | M4/M6 | ||||||||||||||||||||||||
| K | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | M4 | M4 | ±0.15 | |||||||||||||||||||
| L | 50 | 60 | ±2 | |||||||||||||||||||||||
Table de perte par insertion (dans système 50ohm accordant IEC/CISPR No.17)
Mode commun -------- mode différentiel
1A
10A 15A
